CENTRE DE GYMNASTIQUE RHYTHMIQUE LUZHNIKI

byAdmin •November 02, 2019 • 2 min read

0

Le centre de gymnastique rythmique fait partie de l'ensemble architectural et parc du complexe olympique Luzhniki. La forme de construction ressemblant à une onde de ruban porte un lien associatif entre la forme du bâtiment et sa fonction.

Le Centre est destiné à des compétitions de gymnastique rythmique de différents niveaux, y compris des championnats européens et mondiaux, ainsi qu'à d'autres sports, entraînements, activités récréatives et événements culturels. En plus des salles pour les activités sportives, il comprend des zones pour les représentants des médias, une unité d'hébergement temporaire pour les sportifs, un centre médical, un espace SPA, un contrôle antidopage et d'autres salles auxiliaires nécessaires au fonctionnement du Centre.

Le centre de gymnastique rythmique peut accueillir jusqu'à 250 sportifs et 4 000 spectateurs lors de compétitions et jusqu'à 2 500 visiteurs lors d'événements culturels.

Informations:

atelier: Fierté TPO
Emplacement: Moscou, Russie.
Projet; Centre de gymnastique rythmique nommé d'après Irina Viner-Usmanova dans Luzhniki / LLC "Metropolis", CJSC "Kazan GiproNIIaviaprom", TPO "Pride"
L' auteur principal de l'idée: Sergey Kuznetsov, Nikolai Gordyushin

Equipe de LLC "Fierté TPO"

Chef: Elena V. Myznikova Artyom Alexandrovitch Myznikov, Krestyanchik Vitaly
Chef de projet: Tatiana Andréevna Loikaw
Chef spécialiste, architecte: Maxim V. Alexandrov
Architecte principal: Irina Mid Eugenia A. Izmailov, Ioulia V. Datskevich, Ekaterina Nikolaevna Ovcharenko
Ingénieur: Katharine A. Figueroa Okoro

Equipe de "Metropolis"

Chef du département de CAO: lumière ana Valerievna Parkhomenko
Ingénieur Design Lead OviVK: Eugene Y. Emendzhiyants
Lead Design Ingénieur TMH: Eugene A. Shulga
Ingénieur de conception électrique: Oleg Melnik
Chef du département de design: Maxim A. Fomichev, Peter V. Korsakov

Equipe de "Technology Engineering Company"

Chef CVC Renat Rustemovich Hisanom Artem Viktorovitch Shélémia
Spécialiste en chef ES: Stanislav Letnikov

Equipe de LLC "Kazan Giproniiaviaprom"

chef de département de design spécialisé: Marat R. Safi Llyn, Mikhail Viktorovitch Indeikin

Plan de Masse, Click sur la photo pour voir en Haute qualité

Complexe sportif construit sur le site du célèbre marché de l'habillement dans la partie nord-est de la Luzhniki comprend une arène pour les compétitions, les gymnases, les centres médicaux, les hôtels, les bureaux administratifs ainsi que des locaux d'habitation et de bureaux - tous réunis sous un même toit dans le volume d'un simple parallélépipède, dont la forme laconique a permis de placer de manière optimale toutes les fonctions nécessaires dans une zone relativement compacte. Cependant, la simplicité de la stéréométrie n'est pas lue par l'oeil, en tout cas, elle n'est pas lue tout de suite - toute l'attention est attirée par le toit qui la recouvre d'une onde. Commençant sa course à l'ouest, il est renversé par un mur vertical à l'est. Le revêtement métallique de la surface avec des écailles, iridescent au soleil, améliore l'effet dynamique.

Vague d'accélération commence dans les installations de formation et la plus haute de sa crête correspond à la scène principale avec des stands pour 1.250 sièges, au cœur du bâtiment - il y a des grandes compétitions et pour la formation. Une salle de 18 mètres de haut "au-dessus du tapis", qui est optimale pour la gymnastique artistique, peut être transformée pour des concerts et autres événements de masse.

Coupe 1-1 (longitudinale), Click sur la photo pour voir en Haute qualité

Façade Principal, Click sur la photo pour voir en Haute qualité

Façade Postérieure, Click sur la photo pour voir en Haute qualité

Coupe 2-2 (transversale), Click sur la photo pour voir en Haute qualité

Les zones publiques sont situées dans la partie sud-est du centre: voici l'entrée principale et l'entrée de la presse avec un hall d'entrée, un hall d'entrée et un vestiaire. Le Nord est donné aux sportifs: il y a une entrée séparée et sur cinq étages il y a un centre médical et un hôtel pour 150 personnes. Le zonage fonctionnel est souligné par le vitrage: à partir de la façade transparente de la façade sud-est, il « s’épaissit », le rythme des pylônes devient plus fréquent, puis, dans la partie nord, se poursuit jusqu'au vitrage minimal de la façade de l'hôtel.

Croquis - Rechercher des idées, Click sur la photo pour voir en Haute qualité

Toit ondulé qui ressemble à une bande de gymnastique et ainsi le développement parfaitement adapté à l'usage.

Modèle constructif du bâtiment, par le logiciel Tekla - Click sur la photo pour voir en Haute qualité

De l'esquisse au projet:

Selon les architectes, l'image expressive associée au mouvement impétueux surgit immédiatement. Mais c'est une chose de délimiter l'image d'un trait de plume, et une autre de réaliser l'idée associée à une forme curviligne audacieuse, et dans un temps assez court.

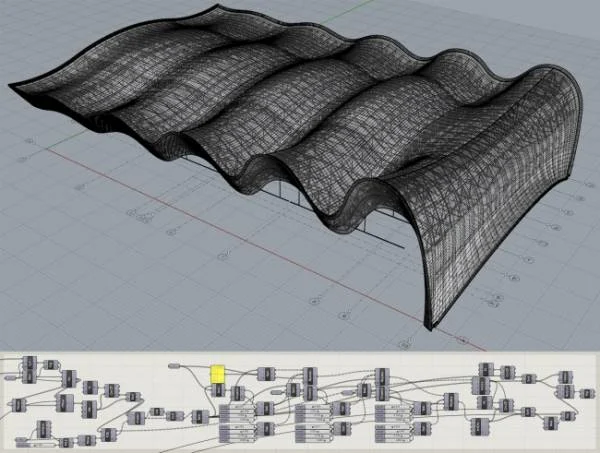

Le modèle de toit de Rhino et le fragment du script Grasshopper, Click sur la photo pour voir en Haute qualité

TPIDE Pride travaille avec ARCHICAD depuis la création de l'entreprise - il a été décidé de s'arrêter à ce programme car il est conçu comme un outil professionnel spécialisé pour le travail des architectes. Le choix n'a pas déçu: les développeurs améliorent constamment l'outil, simplifiant grandement le workflow, l'adaptant aux besoins réels des designers. Les architectes de l'EFTP "Pride" considèrent particulièrement la possibilité de travailler en équipe - 65 personnes travaillent au bureau, ARCHICAD Teamwork aide à coordonner leur travail d'équipe. La question de savoir quel logiciel sera exécuté sur le projet ne l'était pas: la recherche d'une idée et sa discussion avec le client s'accompagnait de la création d'un modèle de croquis dans ARCHICAD, bien que la visualisation des éléments individuels ait été faite dans 3ds Max.

Eléments constructifs, Click sur la photo pour voir en Haute qualité

Pour choisir des variantes acceptables de solutions architecturales, les modèles tridimensionnels créés dans ARCHICAD ont été activés depuis la phase conceptuelle. En particulier, les auteurs ont développé plusieurs variantes de structures porteuses: des chevrons en bois aux cadres métalliques. Ce dernier a été choisi, satisfaisant à la fois les exigences esthétiques et économiques. Le concept développé de TVET "Pride" a été présenté au client dans une application mobile BIMx® de GRAPHISOFT.

Utilisation BIMx® considérablement aidé à prendre la décision sur le projet - est convaincu que son GAP Elena Myznikova: « Dans la présentation finale du concept que nous avons donné au client la possibilité de voir non seulement l'avenir du bâtiment à l'intérieur et à l'extérieur, mais aussi à » marcher « à travers elle à l'aide d'une application téléchargée sur les plaques du client. Considérer en détail les façades, l'interrelation des lieux, et analyser les matériaux. Grâce à un modèle soigneusement conçu et à sa présentation, le client a cru que tout ce qui avait été dessiné serait construit. L'un des avantages importants de l'application BIMx® est qu'elle ne charge pas le matériel et peut être téléchargée sur n'importe quel smartphone et tablette. L'application a été d'une grande aide pour communiquer avec le client et plus tard, dans le travail sur la scène "P", d'autant plus qu'elle permet une navigation simultanée à travers la documentation 2D et les maquettes 3D des bâtiments. "

BIM OUVERT

Les architectes de TPO Pride croient que les technologies BIM (Building Information Modeling) devraient être activement utilisées dans la conception et la construction modernes, et travaillent avec les technologies de conception BIM depuis déjà quatre ans. Cependant, c'est dans le projet du Centre Irina Viner qu'ils ont d'abord décidé d'utiliser l'approche OPEN BIM pour organiser un travail conjoint avec des spécialistes apparentés travaillant avec d'autres logiciels.

Selon l'auteur et GAP du projet de Nikolay Gordyushin, la décision était logique: « Lorsque le travail a commencé, les sous-traitants ont obtenu des dessins et nous avons réalisé qu'ils travaillaient également avec les solutions BIM. Ensuite, nous avons décidé d'essayer de "construire" un modèle à part entière en utilisant le format IFC ouvert. Pour l'architecte, à partir de laquelle tout commence et où elle finit, où, en fait, maintient l'ensemble du projet, OPEN BIM - est la capacité de réagir rapidement aux changements dans le projet proposé par les spécialistes d'autres domaines, et pour subproektirovschikov - la possibilité de travailler dans ces programmes auxquels ils sont habitués et qui répondent aux exigences de la profession. "

Schéma principal BIM, Click sur la photo pour voir en Haute qualité

Comme vous le savez, le plus difficile est de commencer. Ainsi, dans le cas de la conception du Centre de Gymnastique Rythmique, la plupart du temps a été consacré au débogage du système de travail commun.

Au début du travail, les architectes de TPO Pride ont créé le modèle BIM du futur objet dans ARCHICAD, puis les données du modèle de base, filtrées en fonction des besoins des sous-traitants, leur ont été transférées dans le format IFC ouvert; et dans le même format, le modèle de base, enrichi par le développement des sous-traitants, est retourné au bureau pour intégration dans le modèle principal. Le protocole IFC utilisé stocke non seulement toute la description géométrique en 3D, mais aussi sa localisation et ses relations, ainsi que toutes les propriétés ou paramètres de chaque objet, afin de remplir les fonctions d'un outil universel de stockage et de transfert d'informations. Au stade de la création du modèle de base, qui devra ensuite travailler pour des spécialistes tiers, il est important de classer correctement tous les objets et de comprendre que le modèle traditionnel,

Les sections d'ingénierie ont été développées en utilisant le logiciel Revit-design avec des plug-ins qui permettent de calculer les spécifications. Les architectes de TPO "Pride" ont réussi à gérer les fonctions des gestionnaires BIM, en collectant toutes les informations dans le modèle et en les transférant plus loin dans la chaîne.

L'un des principaux participants du processus de « construction », le chef architecte Vitaly Krestyanchik Bureau apprécie l'opportunité approche ouverte BIM: « A partir de l'expérience acquise, nous avons reçu beaucoup de positif. En dépit du fait que le processus de mise au point des données a pris un certain temps, par conséquent, nous avons beaucoup plus de temps bénéficié du fait que, en raison de l'approche OPEN BIM, nous avons pu suivre instantanément les écarts dans le projet - le soi-disant conflit - et de faire des changements rapides au cours de travailler. Dans un premier temps, il était nécessaire de comprendre les données nécessaires pour chacune des sections pour les sous-traitants - et cela est peut-être l'une des plus longues ".

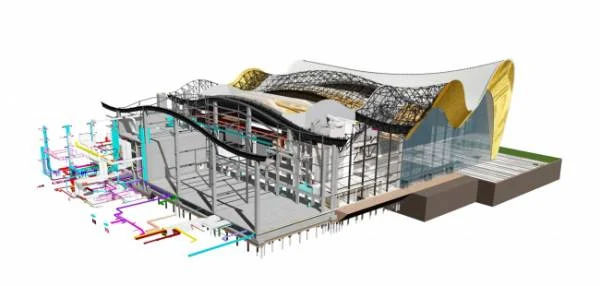

Coupe 3D, Click sur la photo pour voir en Haute qualité

BIM-modèle en 3D immédiatement prouvé la justesse de la décision - dans le premier modèle introduit par la partie technique du contrôle des projets de conflits sur les réseaux d'ingénierie trouvé environ 1 800 écarts. Sans doute, les dessins 2D traditionnels suggèrent aussi la recherche d'erreurs, mais cela prend plus de temps et il n'est pas toujours possible de les identifier jusqu'à la fin. Et, bien que les erreurs étaient mineures: où quelque chose est déplacé ou d'un mur non-respect de la marque - à l'avenir, multipliant en cours, ils pourraient conduire à des conséquences inattendues. Lors de la conception du Centre de gymnastique, la recherche d'erreurs s'est déroulée en mode semi-automatique, en se basant sur un examen attentif du modèle pour identifier les intersections inutiles.

La nouvelle version 21 ARCHICAD développé de Graphisoft, la recherche et la détection de collision améliorée - il vous permet de rechercher instantanément les écarts entre les deux groupes d'éléments, définis par l’utilisateur, ce qui indique les problèmes et en soulignant lieu « malade ».

Selon les architectes de TPO Pride, l'un des principaux engagements de la conception réussie est le début des arrangements entre les concepteurs et les architectes sur les conditions de travail, la création de règles pour le travail conjoint, puisqu'il faut du temps pour relier des modèles BIM complexes.

Facilité de conception ouverte peut être évaluée, notamment, dans l'exemple suivant: Les concepteurs de « Kazan Giproniiaviaprom » travailler avec différents revêtements de sections, les structures monolithiques porteurs en béton armé ont été développés dans Revit, et le métal se chevauchant - dans Tekla, l'interaction - au sein d'une entreprise - par Modèle BIM, créé à ARCHICAD par les architectes de TPO Pride. Comme dans le cas des réseaux d'ingénierie, le point de rassemblement était le format IFC: il servait à échanger des plateformes logicielles et des sections du projet.

Vol architectural

L'élément le plus expressif du bâtiment - le toit, est devenu l'un des plus difficiles pour la conception architecturale. Selon le plan, l'effet visuel des écailles iridescentes de l'onde était de former des cassettes en aluminium de parement décoratif, fixées sur une base renflée.

Par conséquent, en plus de la recherche de la géométrie vague silhouette expressive volume somasshtabnymi du bâtiment et de ses environs, il était nécessaire de trouver les documents pertinents qui répondraient aux objectifs fixés: pliés à angle droit et hermétiquement être amarré à l'autre, parce que les gouttières sont sur le toit. Et aussi un fabricant qui pourrait les remplir. Une autre option est une répétition, à savoir typage des différents éléments: treillis, cassettes, remise, parce que la variété des modules affecte de manière significative la rentabilité du projet.

Pour créer un modèle paramétrique de la structure du toit, qui permet une sélection rapide basée sur les caractéristiques spécifiées, le programme Rhinoceros / Grasshopper a été utilisé. Faire des éléments BIM complets pour une utilisation dans un environnement familier pour l'architecte, les formes tridimensionnelles résultantes modélisées dans ce programme, ont permis un lien dynamique nouvellement développé avec ARCHICAD grâce à l'ajout de Grasshopper-ARCHICAD Live Connection. L'échange de données bidirectionnel entre ARCHICAD et Rhino / Grasshopper a permis de transférer la géométrie complexe du bâtiment au format habituel pour les architectes et d'effectuer des calculs complexes.

L'avenir de la modélisation de l'information

Dans le processus de conception, l'utilisation des technologies BIM a permis de réduire le temps de travail et d'éviter des modifications coûteuses sur le chantier. OPEN BIM a permis d'optimiser l'interaction entre les sous-traitants et la gestion du projet dans son ensemble.

Même aujourd'hui, pendant la construction, le modèle BIM apporte des informations supplémentaires, corrigeant les matériaux et les éléments associés aux travaux de finition. Le modèle BIM sera demandé une fois tous les travaux terminés. Par exemple, il peut être fourni au service de maintenance du bâtiment, facilitant ainsi son travail avec les communications.

Pour convaincre les architectes Tpo « Pride », le développement de l'approche OUVERTES BIM et en utilisant le format IFC devrait aller en parallèle avec la mise en place d'une seule normes BIM-conception au niveau de l'Etat qui réglementerait l'échange d'informations entre les différentes plates-formes et les entreprises dans le domaine de la conception, la construction et l'exploitation des bâtiments - et préparer tous les participants à l'introduction en 2019 de l'application des technologies BIM comme condition obligatoire pour les objets de l'ordre d'Etat.

* * *

Référence L'association de production créative Pride a été créée en 2013 et compte aujourd'hui plus de 60 employés. L'entreprise assure la gamme complète des services de projet, du concept à la fonction du concepteur général et du client technique. TPO "Pride" utilise activement les technologies de modélisation de l'information des bâtiments, créant un modèle BIM au stade de développement du concept architectural et le finalisant dans les étapes suivantes du travail.
